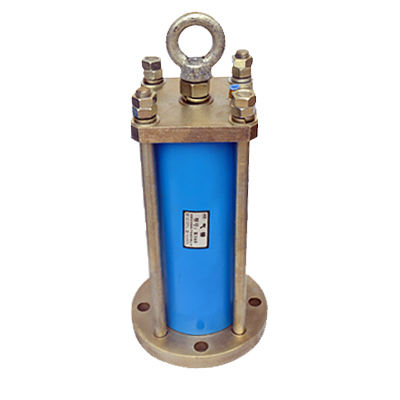

一、外形图：

　　二、型号和参数 ：

　　三、产品特点：

　　（1）不需要使用电源供应，防爆场内亦可使用。

　　（2）体积小，安装容易，出力大小易控制。

　　（3）种类齐全，使用者可依需要选用。

　　（4）小型桶槽或管路内，是清除堵料的利器。

　　（5）可瞬间停止或启动，无马达振动器的惯性现象，不会造成设备损坏。

　　四、选择气锤综合考虑因素：

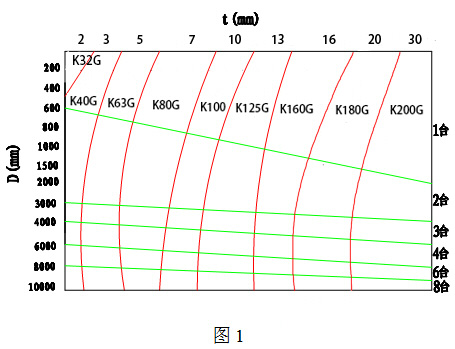

　　（1）根据料仓的直径和金属板厚度选用，见图2

　　（2）根据物料的特性选用：含水率、堆密度（比重）、粒径等。

　　（3）气锤的安装位置要合理：不合理的安装位置，既削弱了振动力，又损害了气锤本身

　　如图1，也就是不要对称安装，要交叉安装，另外不要少于L/3，否则影响振动力。

　　（4）根据料仓形状选择，圆锥料仓安1台，角锥料仓安2台。实践证明角锥料仓比圆锥

　　仓振动效果差，传播效率低。

　　（5）根据料仓的大小，容积选择。

　　五、气锤的安装：

　　（1）按照底座连接孔尺寸加工一件连接板，焊接到料仓锥形部位。或用相应槽钢焊接在料仓锥部。（焊接时要采用断续焊）

　　（2）无论是连接板还是槽钢，和气锤的接触面要平整，否则螺丝把紧时，使气锤缸筒变形导致停振。

　　（3）用螺栓将气锤固定在连接板上。（要加平垫和弹簧垫圈）

　　（4）将气源软管与气锤连接好，即可使用。
