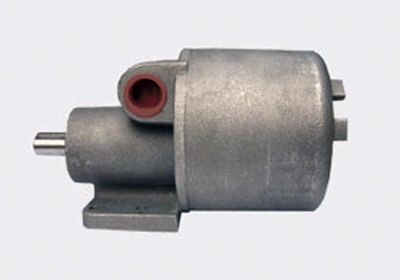

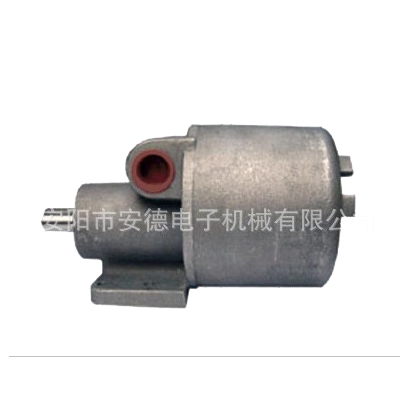

输送设备零速开关使用说明书

1、工作原理：

零速开关安装在输送设备的从动轮上，用联轴器将从动轮轴与零速开关轴连接起来，随着从动轮一起转动.当输送设备皮带打滑或转轮出现故障时，零速开关则给出一个信号，使工作人员能及时发现故障，能够对输送设备运行进行监控，实现plc自动化控制。

本产品连接电源和控制回路时，可按接线图连接。本产品特点:采用进口微型继电器直接隔离，不会对控制系统产生干扰和影响，稳妥可靠。线路板焊接两个微型继电器，可根据监控设备的实际转速，分别调整时间常数和脉冲个数，来实现转速设定。当监控设备出现异常时，两组继电器动作并给出信号。

2、基本参数

产品型号：AD-LS-1

输入电压：110VAC 220VAC 24VDC

额定频率：50/60Hz

接点容量：3A/220VAC/110VAC  5A/24DC

3、特点：

该产品铝合金外壳防护等级为IP-65，体积小，重量轻，坚固耐用，安装方便，可在粉尘大、环境恶劣的场所安全稳定运行。具有防尘、防水、耐高温-45-95℃等特点。速度可调整，监测范围0-1500rpm，报警具有延时功能。

4、适用范围：

各种输送机打滑、低速、过负载时监控保护。应用于链条输送机，螺旋输送机，皮带输送机，斗式提升机，旋转供料阀等。

5、安装接线

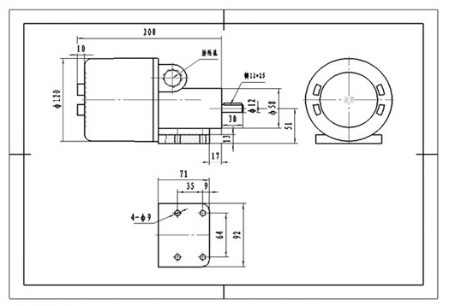

1）、连接形式：用4条M8螺丝将零速开关固定在一个直角型的连接板上，直角型连接板上的孔，开成长条形的孔，便于左右、前后调整。

2）、轴端用连轴器将零速开关与从动轮连接起来。

3）、接线方式：零速开关出线8根，其中2根电源线，2根开点，2根闭点，2根共用。

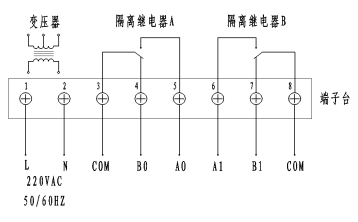

零速开关接线图

6、零速开关调整方法:

1）该装置通电后，有1-3分钟延时，然后，进入正常工作状态。（可根据用户要求制作报警延时）

2） 当开关S1拨至中间位置时，为高速位；拨至左边位置时，为中速位；拨至右边位置时，为低速位。

3） 绿灯亮时为正常运转，端子台3-5通，6-8通。绿灯灭时为有故障出现，端子台3-4通，8-7通。

4） 黄灯指示运行速度快慢。

5） 调整RZ2  1MΩ电位器，可设定运转设备的报警转速。顺时针调整用作快速设定报警，逆时针调整用作慢速设定报警。设定好速度后，当设备运转低于设定的转速，会发出报警信号。RZ1  500KΩ电位器出厂时已调整好。

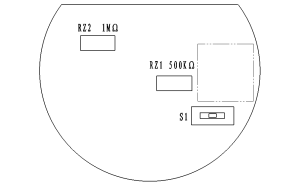

调整开关S1及电位器位置图

安装时平面向上，圆弧向下。
